BÁO GIÁ
Biến tần Bơm Nước Năng Lượng Mặt Trời INVT - Model SP100 series
Biến tần Bơm Nước Năng Lượng Mặt Trời INVT - Model SP100 series
1. Mã hàng - Công suất - Dòng vào - Dòng Ra
Nguồn vào : DC từ tấm pin
|
Model |
Công suất (kW) |
Dòng AC vào (A) |
Dòng PV max (A) |
Dòng ra (A) |
|---|---|---|---|---|
|
SP100-2R2-D2-6-S |
2.2 |
– |
15 |
5.5 |
|
SP100-2R2-D4-6-S |
2.2 |
– |
15 |
5 |
|
SP100-004-D4-6-S |
4.0 |
– |
15 |
9.5 |
|
SP100-5R5-D4-6-S |
5.5 |
– |
30 |
14 |
|
SP100-7R5-D4-6-S |
7.5 |
– |
30 |
18.5 |
|
SP100-011-D4-6-S |
11 |
– |
30 |
25 |
|
SP100-015-D4-6-S |
15 |
– |
45 |
32 |
|
SP100-018-D4-6-S |
18.5 |
– |
45 |
38 |
2. Công suất định mức & Cấu hình pin (Voc ≈ 49V, P ≈ 540W/tấm)
Nguồn vào : DC từ tấm pin
|
Model |
Công suất định mức (kW) |
Cấu hình pin |
|---|---|---|
|
SP100-2R2-D2-6-S |
2.2 |
8×1 |
|
SP100-2R2-D4-6-S |
2.2 |
14×1 |
|
SP100-004-D4-6-S |
4.0 |
14×1 |
|
SP100-5R5-D4-6-S |
5.5 |
14×1 |
|
SP100-7R5-D4-6-S |
7.5 |
16×1 |
|
SP100-011-D4-6-S |
11 |
14×2 |
|
SP100-015-D4-6-S |
15 |
16×2 |
|
SP100-018-D4-6-S |
18.5 |
14×3 |

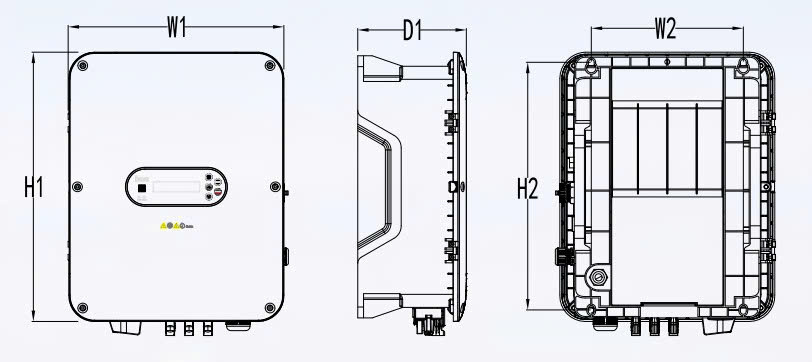

3. Kích thước – Khối lượng – Phương thức làm mát
|
Frame |
Model |
Phương thức làm mát |
Kích thước (W×H×D) mm |
Khối lượng (kg) |
|---|---|---|---|---|
|
A1 |
SP100-2R2-D2-6-S |
Tản nhiệt tự nhiên |
252×247×120 |
2.0 |
|
|
SP100-2R2-D4-6-S |
Tản nhiệt tự nhiên |
252×247×120 |
2.0 |
|
|
SP100-004-D4-6-S |
Tản nhiệt tự nhiên |
252×247×120 |
2.0 |
|
|
SP100-5R5-D4-6-S |
Tản nhiệt tự nhiên |
252×247×120 |
2.0 |
|
A2 |
SP100-7R5-D4-6-S |
Tản nhiệt tự nhiên |
270×274×150 |
3.8 |
|
A3 |
SP100-011-D4-6-S |
Làm mát bằng quạt |
298×372×150 |
5.0 |
|
|
SP100-015-D4-6-S |
Làm mát bằng quạt |
298×372×150 |
5.0 |
|
|
SP100-018-D4-6-S |
Làm mát bằng quạt |
298×372×150 |
5.0 |

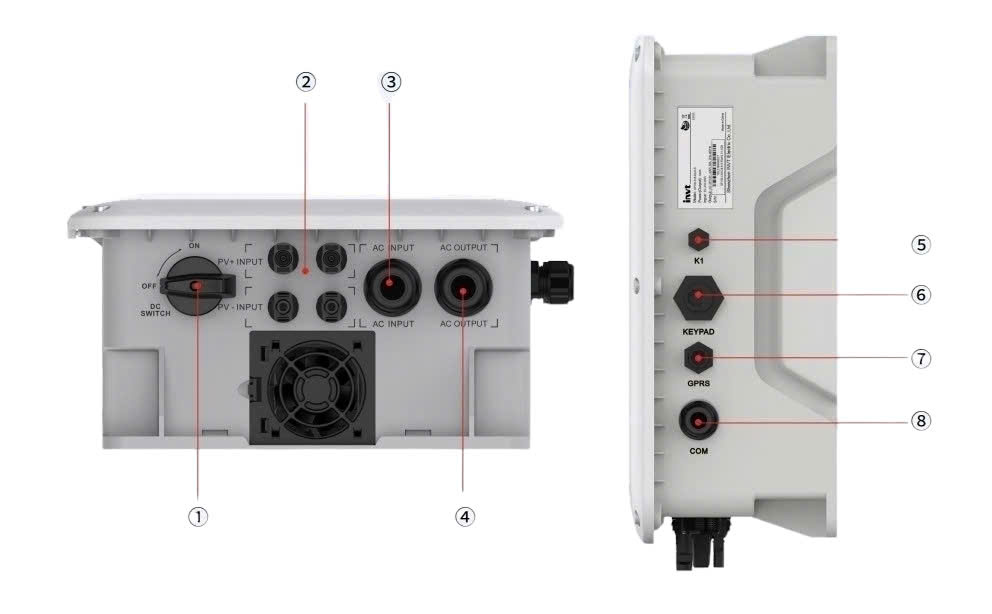

4. Sơ đồ kết nối
Sơ đồ chân kết nối biến tần bơm năng lượng mặt trời SP100
|
Ký hiệu |
Tên gọi (Description) |
Chức năng kỹ thuật (Function) |
|---|---|---|
|
① |
Công tắc DC (DC Switch) |
Đóng/cắt nguồn điện một chiều (DC) từ hệ pin NLMT |
|
② |
Ngõ vào PV (PV Input) |
Cổng đấu nối nguồn DC từ pin năng lượng mặt trời |
|
③ |
Ngõ vào AC (AC Input) |
Cổng đấu nối nguồn điện xoay chiều AC (lưới/máy phát) |
|
④ |
Ngõ ra AC (AC Output) |
Cổng đấu nối ngõ ra AC cấp cho động cơ bơm |
|
⑤ |
K1 |
Cửa thông gió/lỗ thoát khí làm mát thiết bị |
|
⑥ |
Keypad |
Cổng kết nối bàn phím điều khiển rời |
|
⑦ |
GPRS |
Cổng kết nối IoT/GPRS phục vụ giám sát từ xa |
|
⑧ |
COM |
Cổng tín hiệu điều khiển và truyền thông |
5. Tính Năng Nổi Bật Của INVT SP100
-
Tiết kiệm chi phí và năng lượng:
-
Thuật toán MPPT với hiệu suất tối đa ≥ 99%.
-
Bộ tăng áp tích hợp giúp khởi động ở điện áp thấp, giảm số lượng tấm pin cần sử dụng.
-
-
Bảo vệ hệ thống tối ưu:
-
Chống bơm cạn, quá tải, quá áp, và chống sét.
-
-
Chống thấm nước, bụi và côn trùng:
-
Chuẩn bảo vệ IP66, phù hợp lắp đặt ngoài trời mà không cần tủ điện.
-
Lợi Ích Dành Cho Nông Nghiệp
-
Đảm bảo nước tưới quanh năm:
Duy trì hoạt động liên tục dù trời nắng hay mưa. -
Giảm chi phí nhiên liệu:
Tối ưu hóa năng lượng từ mặt trời và giảm phụ thuộc vào nhiên liệu. -
Bền bỉ theo thời gian:
Chịu được điều kiện khắc nghiệt, từ nắng gắt đến mưa bão. -
Dễ dàng lắp đặt và vận hành:
Không cần kỹ thuật phức tạp, phù hợp với mọi hộ nông dân.
Ứng Dụng Chính
-
Tưới tiêu nông nghiệp:
Cánh đồng lúa, vườn rau, vườn cây ăn trái, vườn mía… -
Chăn nuôi gia súc:
Cung cấp nước cho trang trại lớn. -
Ao nuôi thủy sản:
Duy trì lưu thông nước, đảm bảo môi trường nuôi ổn định.
Hướng Dẫn Sử Dụng
-
Kết nối dễ dàng:
Lắp đặt trực tiếp dưới tấm pin năng lượng mặt trời. -
Vận hành tự động:
Bắt đầu sớm hơn và ngừng muộn hơn, đảm bảo tối đa thời gian hoạt động. -
Chuyển đổi thông minh:
Tự động chuyển giữa năng lượng mặt trời và máy phát khi ánh sáng yếu.
------------------
