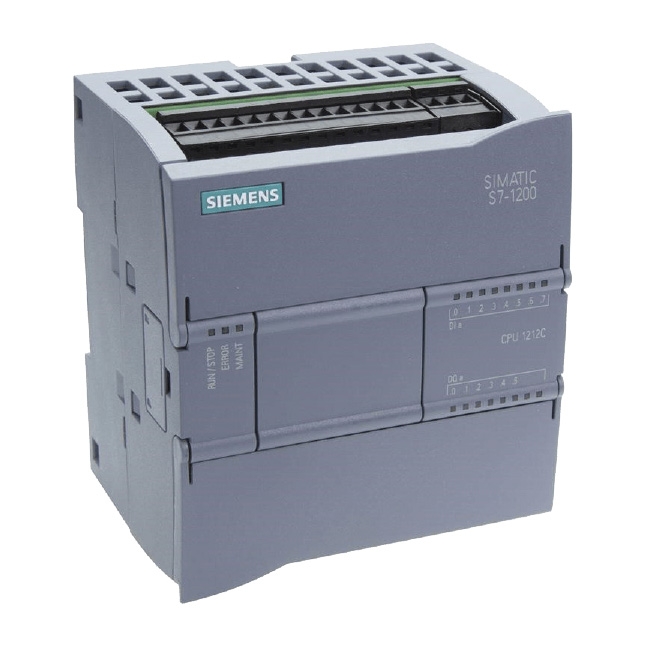

6ES7212-1BE40-0XB0 – PLC S7-1200 CPU 1212C AC/DC/RLY

Tổng quan bộ điều khiển lập trình PLC SIMATIC S7-1200 (6ES7212-1BE40-0XB0)

Bộ điều khiển lập trình SIMATIC S7-1200 là sự lựa chọn thông minh cho các giải pháp tự động hóa nhỏ gọn được tích hợp các ngõ vào ra I/O, chức năng giao tiếp và chức năng công nghệ cho các tác vụ tự động hóa trong phạm vi hiệu suất từ thấp đến trung bình. Có 2 phiên bản là tiêu chuẩn và Fail-safe.

Ưu điểm

Kỹ thuật hiệu quả

• Việc đưa bộ điều khiển SIMATIC vào nền tảng TIA Portal cho phép việc tích hợp các thư viện thông minh, lưu trữ dữ liệu. Từ phần cứng đến phần mềm đều vận hành trên một nền tảng thống nhất là TIA portal do đó việc sử dụng các chức năng của thiết bị SIMATIC trở nên dễ dàng hơn.

Đa dạng các tuỳ chọn chẩn đoán

• Phân tích và xác định lỗi nhanh chóng với khái niệm hiển thị đồng bộ mới nhất (lỗi được hiển thị bằng thông tin văn bản trong TIA Portal, trên HMI và trên web server), rút ngắn thời gian vận hành và giảm thiểu thời gian ngừng sản xuất. SIMATIC S7-1200 cung cấp cho bạn chức năng chẩn đoán đã được tích hợp sẵn trong hệ thống mà không cần lập trình thêm.

Thiết kế sáng tạo

• SIMATIC S7-1200 cho phép dễ dàng mở rộng bộ điều khiển mà không thay đổi kích thước vật lý thông qua các board mạch mô-đun. Việc thay thế thiết bị cũng trở nên đơn giản và tiện dụng hơn nhiều.

Tích hợp các chuẩn an toàn

• Hệ thống tự động hoá Fail-safe được lập trình đơn giản như những hệ thống tiêu chuẩn khác, các thiết bị PROFIsafe được kết nối thông qua Profinet.

Tích hợp chức năng công nghệ

• Các ứng dụng điều khiển chuyển động đơn giản, các tác vụ đếm và đo lường nhanh, cũng như hệ thống điều khiển vòng kín (PID) được tích hợp, đồng thời có thể được thực hiện mà không cần thêm bảng mở rộng.

Tích hợp chức năng bảo mật

• Giao tiếp an toàn, chống truy cập trái phép, ngăn chặn thao tác mở và sao chép khối lệnh từ những người không có thẩm quyền. Từ đó giúp bảo vệ thuật toán và quy trình công nghệ trong nhà máy.

Dễ dàng tiếp cận

• Thông qua chương trình mô phỏng và tài liệu hướng dẫn làm quen.

Hoạt động đơn giản

• Các lệnh tiêu chuẩn mạnh mẽ, dễ sử dụng, phần mềm lập trình thân thiện với người dùng, giúp giảm chi phí lập trình xuống mức thấp nhất.

Thuộc tính thời gian thực

• Các chức năng ngắt đặc biệt, bộ đếm nhanh và đầu ra xung cho phép sử dụng ngay cả với các quy trình quan trọng về thời gian.

Thiết kế

Dạng mô-đun nhỏ gọn

SIMATIC S7-1200 bao gồm các mô-đun sau:

• Bộ điều khiển nhỏ gọn với hiệu suất cao gồm 2 mức điện áp AC và DC.
• Board mạch mở rộng tín hiệu (Digital và Analog) có thể gắn trực tiếp trên CPU mà vẫn giữ nguyên không gian lắp đặt, mang đến sự tiện dụng và chi phí thấp.
• Các mô-đun tín hiệu Analog và
• Các mô-đun truyền thông và processor.
• Bộ chuyển mạch Ethernet với 4 cổng để thực hiện các cấu trúc liên kết mạng.
• Mô-đun kết nối hệ thống cân SIWAREX.
• Mô-đun Giám sát tình trạng để phát hiện sớm các hư hỏng cơ học.
• Bộ nguồn ổn định PS 1207, điện áp đường dây 115/230 V AC, điện áp danh định 24 V DC.

Ưu điểm thiết kế

• Dễ dàng gắn các mô-đun trên thanh DIN tiêu chuẩn hoặc trong bảng điều khiển.
• Vỏ nhựa chắc chắn, nhỏ gọn.
• Dễ dàng truy cập các phần tử điều khiển và kết nối, được bảo vệ bởi các nắp phía trước.
• Các thiết bị đầu cuối có thể tháo rời.

Tiêu chuẩn sản phẩm

SIMATIC S7-1200 tuân thủ các tiêu chuẩn quốc gia và quốc tế sau:

• UL 508
• CSA C22.2 No. 142
• FM Class I, Div. 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4
• VDE 0160
• EN 61131-2
• Các yêu cầu EMC tuân thủ theo tiêu chuẩn EN 50081-1, 50081-2 and 50082-2

Truyền thông

SIMATIC S7-1200 được trang bị nhiều cơ chế giao tiếp:

• Tích hợp giao diện điều khiển I/O PROFINET.
• Mô-đun truyền thông Master/Slave PROFIBUS DP.
• Mô-đun GPRS để kết nối với mạng di động GSM/G.
• Mô-đun LTE để liên lạc trong các mạng di động thế hệ thứ 4 (sự phát triển lâu dài).
• Bộ xử lý truyền thông để kết nối với phần mềm TeleControl Server Basic điều khiển phần mềm trung tâm thông qua Ethernet, cũng như để giao tiếp an toàn qua mạng dựa trên IP.
• Bộ xử lý truyền thông để kết nối trung tâm điều khiển cho các ứng dụng điều khiển từ xa.
• RF120C để kết nối với hệ thống nhận dạng SIMATIC.
• Mô-đun SM1278 để kết nối cảm biến IO-Link và thiết bị truyền động.
• Kết nối point-to-point thông qua các mô-đun truyền thông hoặc bo mạch truyền thông.

Giao diện Point-to-Point, chế độ giao diện lập trình tự do

Các mô-đun truyền thông cho phép giao tiếp thông qua các kết nối point-to-point. Cổng truyền dẫn vật lý RS232 và RS485 được sử dụng. Truyền dữ liệu được thực hiện ở chế độ “Freeport” của CPU. Giao thức truyền thông hướng bit, dành riêng cho người dùng được sử dụng (ví dụ: giao thức ASCII, USS hoặc Modbus).

Giao diện PROFINET tích hợp cho phép giao tiếp với:

• Máy tính lập trình

• Thiết bị HMI

• Kết nối với các bộ điều khiển khác

• Thành phần tự động hóa PROFINET IO

Các giao thức được hỗ trợ:

• TCP/IP
• ISO-on-TCP
• S7 communication

Các dòng CPU S7-1200 tiêu chuẩn

Các dòng CPU S7-1200 Fail-safe

Ứng dụng

Với các chức năng công nghệ tích hợp như Bộ đếm tốc độ cao, điều chế độ rộng xung, điều khiển tốc độ và định vị.

SIMATIC S7-1200 phù hợp với điều khiển nhiệt độ, điều khiển bơm và quạt, công nghệ băng tải, máy đóng gói và các ứng dụng từ quy mô vừa tới trung bình.

SIMATIC S7 – 1200 được ứng dụng rộng rãi trong công nghiệp và dân dụng như: hệ thống băng tải, điều khiển đèn chiếu sáng, điều khiển bơm cao áp, máy đóng gói, máy in, máy dệt, máy trộn, trạm phân phối điện, kiểm soát hệ thống sưởi ấm/làm mát…

• S7-1200 – CPU 1211C: Dòng cơ bản nhất trong họ S7-1200.
• S7-1200 – CPU 1212C: Nhiều bộ nhớ, IO tích hợp và nhiều khả năng mở rộng hơn so với CPU 1211C.
• S7-1200 – CPU 1214C: Nhiều bộ nhớ hơn, nhiều IO tích hợp hơn so với CPU 1212C và khả năng mở rộng tối đa.
• S7-1200 – CPU 1215C: Nhiều bộ nhớ hơn, một cổng Ethernet bổ sung và các đầu ra tương tự tích hợp so với CPU 1214C.
• S7-1200 – CPU 1217C: Nhiều bộ nhớ hơn, bộ đếm nhanh hơn CPU 1215C.
• S7-1200 – CPU 1212 FC: Dòng cơ bản của họ Fail-safe S7-1200
• S7-1200 – CPU 1214 FC: Nhiều bộ nhớ hơn và nhiều khả năng mở rộng hơn so với CPU 1212 FC.
• S7-1200 – CPU 1215 FC: Nhiều bộ nhớ hơn, thêm 1 cổng Ethernet và các đầu ra analog so với CPU 1214 FC.
