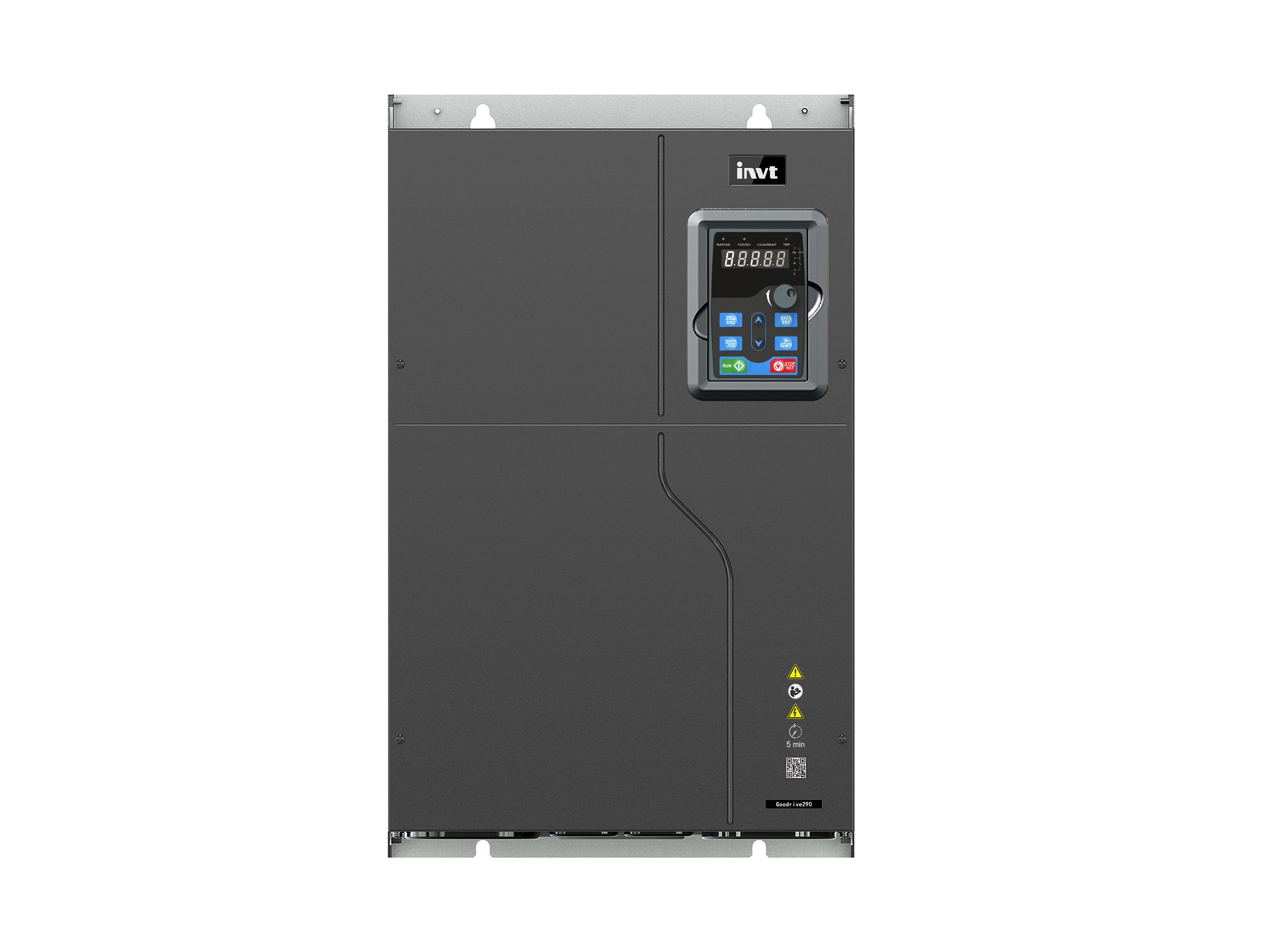

Biến tần GD290-110G/132P-4

Khung	Model biến tần	Công suất đầu ra (kW)	Dòng điện đầu vào (A)	Dòng điện đầu ra (A)
T1	GD290-0R7G/1R5P-4	0.75/1.5	5/5	2.5/3.7
	GD290-1R5G/2R2P-4	1.5/2.2	5.5/6	3.7/5
	GD290-2R2G/003P-4	2.2/3	6/10.5	5/6.8
	GD290-003G/004P-4	3.0/4.0	10.5/15	6.8/9.5
T2	GD290-004G/5R5P-4	4/5.5	15/20	9.5/13
	GD290-5R5G/7R5P-4	5.5/7.5	20/27	14/17
T3	GD290-7R5G/011P-4	7.5/11	27/35	18.5/25
	GD290-011G/015P-4	11/15	35/44	25/32
T4	GD290-015G/018P-4	15/18.5	38/46	32/38
	GD290-018G/022P-4	18.5/22	46/54	38/45
T5	GD290-022G/030P-4	22/30	54/75	45/60
	GD290-030G/037P-4	30/37	72/90	57/75
T6	GD290-037G/045P-4	37/45	90/108	75/92
	GD290-045G/055P-4	45/55	108/142	92/115
T7	GD290-055G/075P-4	55/75	142/177	115/150
	GD290-075G/090P-4	75/90	177/200	150/180
T8	GD290-090G/110P-4	90/110	200/240	180/215
	GD290-110G/132P-4	110/132	220/278	205/250
	GD290-132G/160P-4	132/160	278/310	250/305
T9	GD290-160G-4	160	310	305
	GD290-185P-4	185	335	330
	GD290-200P-4	200	385	380
	GD290-185G-4	185	345	340
	GD290-200G-4	200	370	365
T10	GD290-220P-4	220	430	425
	GD290-250P-4	250	465	460
	GD290-220G-4	220	430	425
	GD290-250G-4	250	485	480
	GD290-280G-4	280	530	520
	GD290-280P-4	280	540	530
T11	GD290-315P-4	315	605	600
	GD290-355P-4	355	655	650
	GD290-315G-4	315	605	600
	GD290-355G-4	355	655	650
	GD290-400G-4	400	660	720
	GD290-400P-4	400	660	720
T12	GD290-450P-4	450	745	820
	GD290-500P-4	500	800	860

Bảng thông số mã hàng, công suất, dòng điện định mức vào/ra biến tần GD290 series

Nhóm	Mã Card	Tên Card	Đặc điểm kỹ thuật
Card I/O	EC-IO501-00	Card mở rộng I/O	4 ngõ vào số, 1 ngõ ra số, 1 ngõ vào tương tự, 1 ngõ ra tương tự, 2 ngõ ra rơ-le: 1 tiếp điểm đôi và 1 tiếp điểm đơn.
Card I/O	EC-IO503-00	Card rơ-le	2 ngõ vào số, 6 ngõ ra rơ-le.
Card nguồn	EC-PS501-24	Card cấp nguồn 24VDC	Dải điện áp đầu vào: DC18–30V, định mức 24VDC/2A.
Card truyền thông	EC-TX509C	Card truyền thông PROFINET	Hỗ trợ giao thức PROFINET.
	EC-TX503D	Card truyền thông PROFIBUS-DP	Hỗ trợ giao thức PROFIBUS-DP.
	EC-TX505D	Card truyền thông CANopen	Hỗ trợ giao tiếp CANopen hoặc CAN master-slave control, có thể chọn qua DIP switch.
	EC-TX510B	Card truyền thông Ethernet/IP & Modbus TCP	Hỗ trợ giao tiếp Ethernet/IP hoặc Modbus TCP, có thể chọn qua DIP switch.

Bảng mã hàng card mở rộng cho dòng biến tần GD290 Series

Chức năng	Thông số Kỹ thuật
Điện áp đầu vào (V)	AC 3PH 380-480V, điện áp định mức 380V
Giới hạn dao động điện áp cho phép	15%∼+10%
Tần số đầu vào (Hz)	50Hz hoặc 60Hz; phạm vi cho phép: 47∼63Hz
Tần số đầu ra (Hz)	0−400Hz
Chế độ điều khiển	Điều khiển vector điện áp không gian và điều khiển vector không cảm biến (SVC)
Loại động cơ	Động cơ không đồng bộ (IM) & Động cơ đồng bộ (PM)
Tỷ lệ tốc độ	Đối với IM: 1:200 (SVC); SM: 1:20 (SVC)
Độ chính xác điều khiển tốc độ	±0,2% (SVC)
Độ dao động tốc độ	±0,3% (SVC)
Phản ứng mô-men xoắn	<20ms (SVC)
Độ chính xác điều khiển mô-men xoắn	±10% (SVC)
Khả năng quá tải	Đối với tải G: 150% trong 1 phút, 180% trong 10s, cho phép quá tải một lần sau 5 phút. Đối với tải P: 110% trong 1 phút, 150% trong 10s, cho phép quá tải một lần sau 5 phút.
Phương pháp thiết lập tần số	Hỗ trợ bàn phím cài đặt, Digital, analog, đa cấp tốc độ, chương trình PLC đơn giản, chế độ PID, truyền thông.
Phương pháp điều chỉnh điện áp tự động	Điều chỉnh điện áp ổn định.
Bảo vệ lỗi	Nhiều chức năng bảo vệ khác nhau, chẳng hạn như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha và quá tải.
Chức năng khởi động động cơ khi quay theo dõi tốc độ	Cho phép khởi động động cơ quay một cách trơn tru.
Đầu vào tương tự	Đầu vào AI1: 0(2)∼10V/0(4)∼20mA; AI2: −10∼+10V
Đầu ra tương tự	Đầu ra AO1: 0(0)∼10V/0(4)∼20mA
Đầu vào kỹ thuật số	Năm đầu vào thường: Tần số tối đa 1kHz; Trở kháng trong: 3,3kΩ. Một đầu vào tốc độ cao.
Đầu ra kỹ thuật số	Một ngõ ra cực thu hở Y, dòng điện đầu ra 50mA.
Đầu ra rơ-le	Hai ngõ ra rơ-le có thể lập trình: RO1A/RO1B/RO1C; RO2A/RO2B/RO2C. Dòng tiếp điểm: 3A/AC 250V,1A/DC 30V.
Giao diện mở rộng	Hai card mở rộng, hỗ trợ card truyền thông.
Phương pháp lắp đặt	Khung T1-T9 hỗ trợ lắp trên tường và lắp bằng mặt bích. Khung T10 hỗ trợ lắp trên tường và lắp trên sàn. Khung T11-T12 hỗ trợ lắp trên sàn.
Cấu hình bàn phím	Khung T1-T4 được trang bị bàn phím LED màng theo tiêu chuẩn. Khung T5-T12 được trang bị bàn phím LED có thể gắn từ xa theo tiêu chuẩn.
Nhiệt độ môi trường hoạt động	−10∼50∘C. Cần giảm công suất nếu nhiệt độ trên 40∘C.
Xếp hạng bảo vệ chống xâm nhập (IP)	Khung T1-T9: IP20; Khung T10-T12: IP00.
Mức độ ô nhiễm	Cấp độ 2.
Phương pháp làm mát	0R7G/1R5P: làm mát tự nhiên; các mức công suất khác: làm mát bằng không khí cưỡng bức.
