Voltage | Model | Rated output power (kW) | Max. DC input current (A) | Rated input current (A) | Rated output current (A) | Product dimension (mm) |
---|---|---|---|---|---|---|
Vào 1PH 220V Ra 1P 220V |
GD170-0R4-SS2-PV | 0.4 | 9 | 6.5 | 4.2 | 80/160/123.5 |
GD170-0R7-SS2-PV | 0.75 | 9 | 9.3 | 7.2 | 80/185/140.5 | |
GD170-1R5-SS2-PV | 1.5 | 12 | 15.7 | 10.2 | 80/185/140.5 | |
GD170-2R2-SS2-PV | 2.2 | 12 | 24 | 14 | - | |
Vào 1PH 220V Ra 3PH 220V |
GD170-0R4-S2-PV | 0.4 | 9 | 6.5 | 2.5 | 80/160/123.5 |
GD170-0R7-S2-PV | 0.75 | 9 | 9.3 | 4.2 | - | |
GD170-1R5-S2-PV | 1.5 | 12 | 15.7 | 7.5 | 80/185/140.5 | |
GD170-2R2-S2-PV | 2.2 | 12 | 24 | 10 | - | |
Vào 3PH 220V Ra 3PH 220V |
GD170-1R5-2-PV | 1.5 | 12 | 7.7 | 7.5 | 146/256/167 |
GD170-2R2-2-PV | 2.2 | 12 | 11 | 10 | - | |
GD170-004-2-PV | 4.0 | 20 | 17 | 16 | 170/320/196.3 | |
GD170-5R5-2-PV | 5.5 | 30 | 25 | 20 | - | |
GD170-7R5-2-PV | 7.5 | 40 | 33 | 30 | - | |
Vào 3PH 380V Ra 3PH 380V |
GD170-0R7-4-PV | 0.75 | 9 | 3.4 | 2.5 | - |
GD170-1R5-4-PV | 1.5 | 9 | 5 | 4.2 | 80/185/140.5 | |
GD170-2R2-4-PV | 2.2 | 12 | 5.8 | 5.5 | - | |
GD170-004-4-PV | 4.0 | 16.5 | 13.5 | 9.5 | - | |
GD170-5R5-4-PV | 5.5 | 23.9 | 19.5 | 14 | 146/256/167 | |
GD170-7R5-4-PV | 7.5 | 30.6 | 25 | 18.5 | - | |

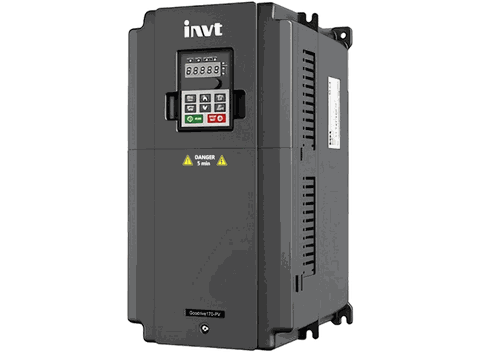

GD170-011-4-PV | 11 | 39.2 | 32 | 25 | 170/320/196.3 | |
GD170-015-4-PV | 15 | 49 | 40 | 32 | - | |
GD170-018-4-PV | 18.5 | 50 | 47 | 38 | - | |
GD170-022-4-PV | 22 | 60 | 51 | 45 | 200/340.6/184.3 | |
GD170-030-4-PV | 30 | 81 | 70 | 60 | - | |
GD170-037-4-PV | 37 | 90 | 80 | 75 | 250/400/202 | |
GD170-045-4-PV | 45 | 130 | 98 | 92 | - | |
GD170-055-4-PV | 55 | 150 | 128 | 115 | 282/560/238 | |
GD170-075-4-PV | 75 | 200 | 139 | 150 | - | |
GD170-090-4-PV | 90 | 250 | 168 | 180 | 338/554/326 | |
GD170-110-4-PV | 110 | 300 | 201 | 215 | - | |
GD170-132-4-PV | 132 | 360 | 265 | 260 | 500/870/360 | |
GD170-160-4-PV | 160 | 430 | 310 | 305 | - | |
GD170-185-4-PV | 185 | 500 | 345 | 340 | 500/870/358 | |
GD170-200-4-PV | 200 | 550 | 385 | 380 | - | |
GD170-220-4-PV | 220 | 480 | 430 | 425 | 750/1410/380 | |
GD170-250-4-PV | 250 | 525 | 485 | 480 | - |
STT | Công suất VFD (kW) | Điện áp DC ngõ vào (V) | Điện áp DC tối ưu (V) | Loại bơm | Công suất bơm (kW) | Tấm 550W (Voc/Vmp: 49.6/41.7) | Tấm 580W (Voc/Vmp: 52.3/43.9) |
---|---|---|---|---|---|---|---|
1 | 2.2 | 200–400 | 350 | 1P 220V | 1.5 | Tối ưu: 4 tấm NT + PP100 | Tối ưu: 4 tấm NT + PP100 |
2 | 2.2 | 200–400 | 350 | 1P 220V | 2.2 | Tối ưu: 4 tấm NT + PP100 | Tối ưu: 4 tấm NT + PP100 |
3 | 2.2 | 200–400 | 350 | 3P 380V | 1.5 | Tối ưu: 4 tấm NT + PP100 | Tối ưu: 4 tấm NT + PP100 |
4 | 2.2 | 200–400 | 350 | 3P 380V | 2.2 | Tối ưu: 4 tấm NT + PP100 | Tối ưu: 4 tấm NT + PP100 |
5 | 2.2 | 300–850 | 570 | 3P 380V | 2.2 – 3 | Tối ưu: 14 tấm NT | Tối ưu: 14 tấm NT |
6 | 4 | 300–850 | 570 | 3P 380V | 4 | Tối ưu: 14 tấm NT Tối đa: 17 tấm NT | Tối đa: 16 tấm NT |
7 | 5.5 | 300–850 | 570 | 3P 380V | 5.5 | Tối ưu: 14 tấm NT Tối đa: 17 tấm (1x14) | Tối đa: 17 tấm (1x14) |
8 | 7.5 | 300–850 | 570 | 3P 380V | 7.5 | Tối ưu: 28 tấm: 2//(1x14) | Tối ưu: 28 tấm: 2//(1x14) |
9 | 11 | 300–850 | 570 | 3P 380V | 11 | Tối ưu: 28 tấm: 2//(1x14) | Tối ưu: 28 tấm: 2//(1x14) |
10 | 15 | 300–850 | 570 | 3P 380V | 15 | Tối ưu: 42 tấm: 3//(1x14) | Tối ưu: 42 tấm: 3//(1x14) |
11 | 18.5 | 300–850 | 570 | 3P 380V | 18.5 | Tối ưu: 42 tấm: 3//(1x14) | Tối ưu: 42 tấm: 3//(1x14) |
12 | 22 | 300–850 | 570 | 3P 380V | 22 | Tối ưu: 56 tấm: 4//(1x14) | Tối ưu: 56 tấm: 4//(1x14) |
13 | 30 | 300–850 | 570 | 3P 380V | 30 | Tối ưu: 80 tấm: 5//(1x16) | Tối ưu: 80 tấm: 5//(1x17) |
