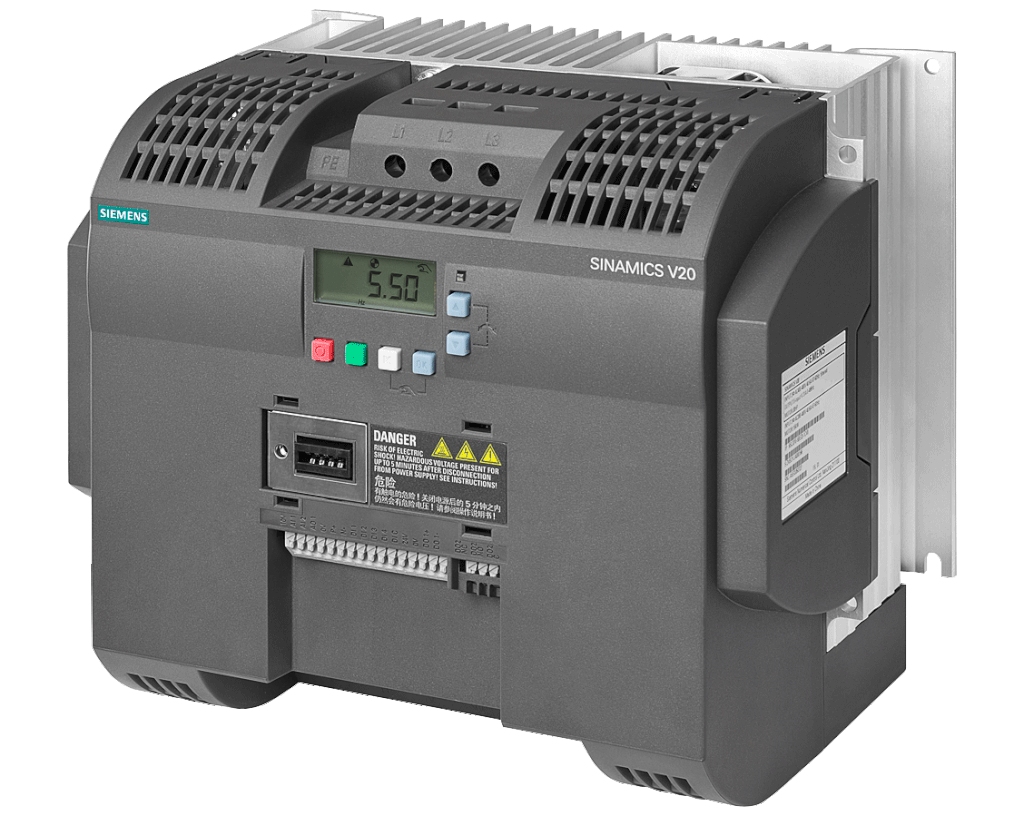

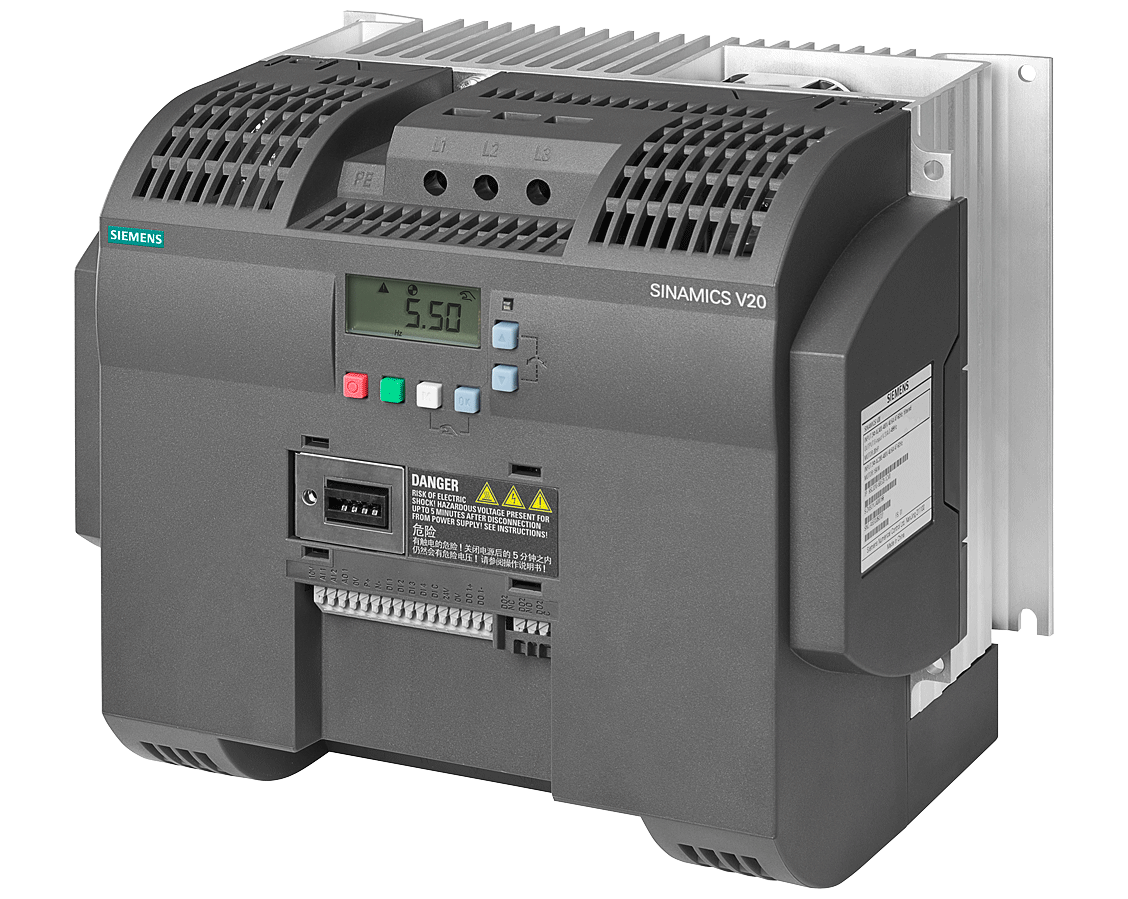

6SL3210-5BE31-5UV0 – Biến tần V20 15kW 3 pha

Ngày nay, biến tần SINAMICS V20 cung cấp giải pháp truyền động cho các ứng dụng tự động hóa có yêu cầu về chi phí đầu tư thấp, độ phức tạp không cao và cách thức vận hành đơn giản. SINAMICS V20 tạo nên sự khác biệt với thời gian chạy thử nhanh, dễ vận hành, mạnh mẽ và tiết kiệm chi phí. Với 9 frame size, SINAMICS V20 bao gồm dải công suất kéo dài từ 0.12kW đến 30kW.

SINAMICS V20 được trang bị một kỹ thuật điều khiển mang lại hiệu suất năng lượng tối ưu thông qua giảm thông lượng tự động. Không chỉ vậy, nó còn hiển thị mức tiêu thụ năng lượng thực tế và có thêm các chức năng tiết kiệm năng lượng tích hợp.

Ưu điểm

Dễ dàng lắp đặt

Có thể lắp song song biến tần SINAMICS V20 cạnh nhau trên một mặt phẳng.
Truyền thông USS và Modbus RTU.
Tích hợp thắng cho công suất từ 7.5kW đến 30kW ( 1/6HP – 40HP).
Tích hợp bộ lọc (EMC) loại C1/C2.

Dễ dàng sử dụng

Tải thông số mà không cần cấp nguồn cho biến tần.
Dễ dàng chạy thử với thiết bị di động hoặc máy tính xách tay với mô-đun máy chủ SINAMICS V20 Smart Access.
Tích hợp sẵn các chuẩn kết nối và ứng dụng macro.
Giữ chế độ Chạy để hoạt động không bị gián đoạn
Dải điện áp rộng, thiết kế làm mát tiên tiến và board mạch phủ giúp tăng độ bền thiết bị.

Tiết kiệm chi phí

Tiết kiệm năng lượng với chế độ ECO trong quá trình vận hành, ngủ đông.
Chức năng giám sát dòng năng lượng và dòng nước.
Chức năng giám sát dòng quá tải.

Thông số kỹ thuật

Đặc điểm quá tải (Chỉ kích thước khung E)

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h12604

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h22604

Kích thước

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h42604

	Width (mm)		Height (mm)			Depth (mm)	Weight (kg)
Frame size	W1	W2	H1	H2	H3	D	WT approx.
FSAA	58	68	–	132	142	107.8	0.7
FSAB	58	68	–	132	142	127.8	0.9
FSA	79	90	166	140	150	145.5	1.05
FSB	127	140	160	135	–	164.5	1.8
FSC	170	184	182	140	–	169	2.6
FSD	223	240	206.5	166	–	172.5	4.3
FSE	228	245	264.5	206	–	209	6.6

Nguồn cấp và chế độ điều khiển

Điện áp	1AC 230V: 1AC 200V … 240V (–10% … +10%) 3AC 480V: 3AC 380V … 480V (–15% … +10%)
Điện áp đầu ra tối đa	100% điện áp đầu vào
Tần suất cung cấp	50 / 60Hz
Loại cung cấp dòng	TN, TT, TT earthed line, IT
Dải công suất	1AC 230V 0.12 … 3.0 kW (1/6 … 4 hp) 3AC 480V 0.37 … 30 kW (1/2 … 40 hp)
cos φ / Hệ số công suất	≥ 0.95 / 0.72
Khả năng quá tải	Công suất đến 15kW: Quá tải cao (HO): 150% IH trong 60s với chu kỳ thời gian 300s Công suất từ 18.5kW: Quá thải tấp (LO): 110% IL trong 60s với chu kỳ thời gian 300s Quá tải cao (HO): 150% IH trong 60s với chu kỳ thời gian 300s
Tần số đầu ra	0 … 550Hz Độ phân giải: 0.01Hz
Hiệu quả	98%
Chế độ điều khiển	V/f V²/f FCC V/f multi-point

Tiêu chuẩn

Tiêu chuẩn

CE, cULus, RCM, KC

Tiêu chuẩn EMC, phát xạ bức xạ và điện áp nhiễu (phát xạ dẫn và phát xạ bức xạ khi lắp đặt theo yêu cầu EMC)

EN61800-3 loại C1, môi trường thứ nhất (khu dân cư):

1AC 230V 0.12kW đến 0.75 kW với bộ lọc EMC tích hợp hoặc không được lọc với bộ lọc đường dây bên ngoài, cáp có vỏ bọc ≤ 5 m

EN61800-3 loại C2, môi trường thứ nhất (cơ sở nội địa):

1AC 230V 1.1kW đến 3 kW với bộ lọc EMC tích hợp, cáp có vỏ bọc ≤ 25m
3AC 480V không có bộ lọc EMC tích hợp với bộ lọc dòng bên ngoài, cáp có vỏ bọc FSA lên đến FSE ≤ 25m

EN61800-3 loại C3, môi trường thứ hai (cơ sở công nghiệp):

3AC 480V với bộ lọc EMC tích hợp, cáp có vỏ bọc FSA ≤ 10m, FSB lên đến FSD ≤ 25m, FSE ≤ 50m

Tính năng
Tiết kiệm năng lượng	Chế độ ECO Chế độ ngủ đông	Giám sát mức tiêu thụ năng lượng
Dễ sử dụng	Chuẩn kết nối và ứng dụng macro Nhân bản thông số Mô-đun máy chủ web để chạy thử, vận hành, chẩn đoán và bảo trì không dây (tùy chọn) Giữ chế độ chạy Truyền thông USS/Modbus RTU Tùy chỉnh giá trị mặc định	Danh sách các tham số đã sửa đổi Tình trạng ổ đĩa bị lỗi Tự động khởi động lại Khởi động nhanh Điều khiển điện áp DC-link Kiểm soát Imax
Ứng dụng	Bộ điều khiển PID Chức năng BICO Khởi động hammer Chế độ siêu mô-men xoắn Chế độ xóa tắc nghẽn Dàn động cơ	Điều khiển tăng tốc linh hoạt Chức năng dao động Bù trượt Đường dốc kép Điều chế PWM có thể điều chỉnh
Bảo vệ	Chống đóng băng Bảo vệ ngưng tụ Bảo vệ lỗ hổng	Đệm động học Phát hiện lỗi tải

Tín hiệu đầu vào và đầu ra
Analog inputs	AI1: chế độ dòng điện/điện áp lưỡng cực, độ phân giải 12-bit AI2: chế độ dòng điện/điện áp đơn cực, độ phân giải 12-bit Có thể được sử dụng làm đầu vào kỹ thuật số
Analog outputs	A01: 0 … 20 mA
Digital inputs	DI1–DI4, có thể lựa chọn PNP/NPN cách ly quang học bằng thiết bị đầu cuối
Digital outputs	DO1: đầu ra bóng bán DO2: đầu ra rơle 250VAC 0,5A với tải điện trở 30VDC 0.5A với tải điện trở

Sơ đồ đấu nối

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h32604

Môi trường lắp đặt
Mức độ bảo vệ	IP20
Lắp đặt	Lắp lên tường, lắp song song, gắn xuyên qua FSB, FSC, FSD và FSE
Làm mát	Công suất 0.12kW – 0.75kW: làm mát đối lưu Tất cả các kích thước: điện tử công suất được làm mát bằng cách sử dụng bộ tản nhiệt với quạt bên ngoài
Nhiệt độ môi trường	Trong lúc hoạt động –10 … 60° C (14 … 140° F) 40 … 60° C (104 … 140° F) với giảm công suất trong lưu trữ –40 … 70° C (–40 … 158° F)
Độ ẩm tương đối	95% (không ngưng tụ)
Độ cao	Lên đến 4000m so với mực nước biển 1000 … 4000m: suy giảm hiệu suất hiện tại 2000 … 4000m: suy giảm nguồn điện áp
Chiều dài cáp động cơ	Cáp không có vỏ bọc: 50m đối với FSSA đến FSD, 100m đối với FSE Cáp có vỏ bọc: 25m đối với FSSA đến FSD, 50m đối với FSE Có thể sử dụng cáp động cơ dài hơn với cuộn kháng đầu ra (xem các tùy chọn)
Phanh động	Mô-đun tùy chọn cho FSSA đến FSC; tích hợp cho FSD và FSE
