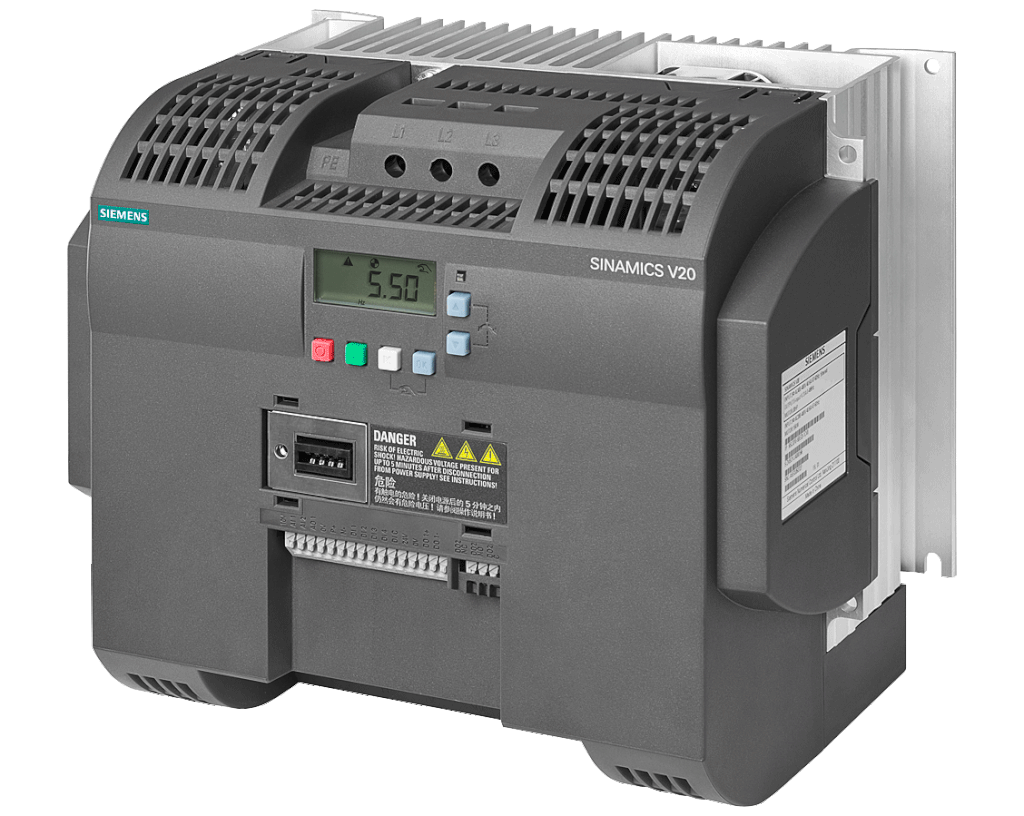

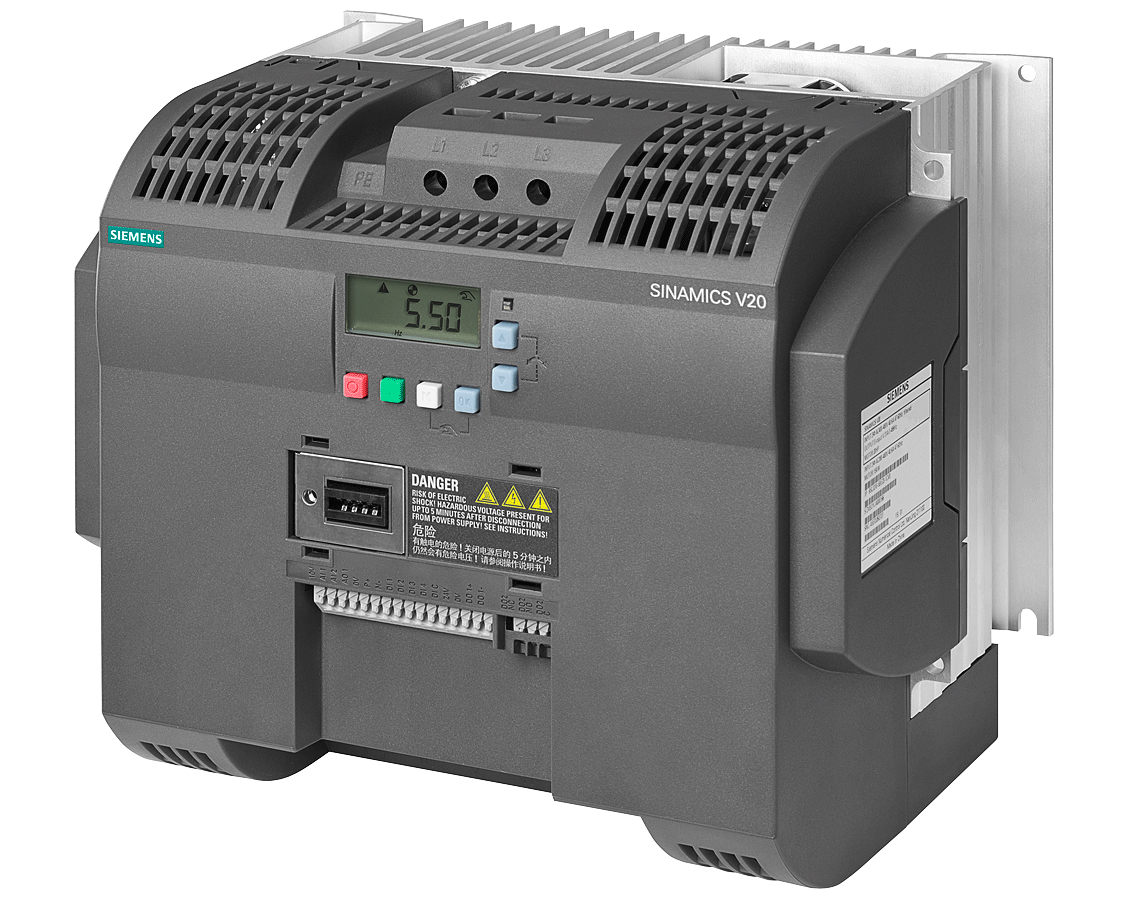

6SL3210-5BE25-5UV0 – Biến tần V20 5.5kW 3 pha - Không bộ lọc

Thương hiệu: SIEMENS Mã: 6SL3210-5BE25-5UV0
Chất liệu: Biến tần V20
Thương hiệu: SIEMENS   |   Tình trạng: Còn hàng
Giá: Liên hệ
Khuyến mãi đặc biệt !!!
  • 1 Hàng chính hãng 100% - Đầy đủ chứng từ CO,CQ (Bản sao)
  • 2 Giao hàng - Lắp đặt miễn phí tại TP.HCM
  • 3 Hỗ trợ tư vấn giải pháp, lên cấu hình sản phẩm miễn phí.
MÃ GIẢM GIÁ MÃ GIẢM GIÁ
  • Miễn phí vận chuyển tại TP.HCM
    Miễn phí vận chuyển tại TP.HCM
  • Bảo hành chính hãng toàn quốc
    Bảo hành chính hãng toàn quốc
  • Cam kết chính hãng 100%
    Cam kết chính hãng 100%
  • Hỗ trợ sửa chữa, bảo hành
    Hỗ trợ sửa chữa, bảo hành

Ngày nay, biến tần SINAMICS V20 cung cấp giải pháp truyền động cho các ứng dụng tự động hóa có yêu cầu về chi phí đầu tư thấp, độ phức tạp không cao và cách thức vận hành đơn giản. SINAMICS V20 tạo nên sự khác biệt với thời gian chạy thử nhanh, dễ vận hành, mạnh mẽ và tiết kiệm chi phí. Với 9 frame size, SINAMICS V20 bao gồm dải công suất kéo dài từ 0.12kW đến 30kW.

SINAMICS V20 được trang bị một kỹ thuật điều khiển mang lại hiệu suất năng lượng tối ưu thông qua giảm thông lượng tự động. Không chỉ vậy, nó còn hiển thị mức tiêu thụ năng lượng thực tế và có thêm các chức năng tiết kiệm năng lượng tích hợp.

Ưu điểm

Dễ dàng lắp đặt

  • Có thể lắp song song biến tần SINAMICS V20 cạnh nhau trên một mặt phẳng.
  • Truyền thông USS và Modbus RTU.
  • Tích hợp thắng cho công suất từ 7.5kW đến 30kW ( 1/6HP – 40HP).
  • Tích hợp bộ lọc (EMC) loại C1/C2.

Dễ dàng sử dụng

  • Tải thông số mà không cần cấp nguồn cho biến tần.
  • Dễ dàng chạy thử với thiết bị di động hoặc máy tính xách tay với mô-đun máy chủ SINAMICS V20 Smart Access.
  • Tích hợp sẵn các chuẩn kết nối và ứng dụng macro.
  • Giữ chế độ Chạy để hoạt động không bị gián đoạn
  • Dải điện áp rộng, thiết kế làm mát tiên tiến và board mạch phủ giúp tăng độ bền thiết bị.

Tiết kiệm chi phí

  • Tiết kiệm năng lượng với chế độ ECO trong quá trình vận hành, ngủ đông.
  • Chức năng giám sát dòng năng lượng và dòng nước.
  • Chức năng giám sát dòng quá tải.

Thông số kỹ thuật

Đặc điểm quá tải (Chỉ kích thước khung E)

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h12604

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h22604

Kích thước

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h42604

  Width (mm) Height (mm) Depth (mm) Weight (kg)
Frame size W1 W2 H1 H2 H3 D WT approx.
FSAA 58 68 132 142 107.8 0.7
FSAB 58 68 132 142 127.8 0.9
FSA 79 90 166 140 150 145.5 1.05
FSB 127 140 160 135 164.5 1.8
FSC 170 184 182 140 169 2.6
FSD 223 240 206.5 166 172.5 4.3
FSE 228 245 264.5 206 209 6.6

Nguồn cấp và chế độ điều khiển

Điện áp 1AC 230V: 1AC 200V … 240V (–10% … +10%)
3AC 480V: 3AC 380V … 480V (–15% … +10%)
Điện áp đầu ra tối đa 100% điện áp đầu vào
Tần suất cung cấp 50 / 60Hz
Loại cung cấp dòng TN, TT, TT earthed line, IT
Dải công suất 1AC 230V 0.12 … 3.0 kW (1/6 … 4 hp)
3AC 480V 0.37 … 30 kW (1/2 … 40 hp)
cos φ / Hệ số công suất ≥ 0.95 / 0.72
Khả năng quá tải Công suất đến 15kW:



  • Quá tải cao (HO): 150% IH trong 60s với chu kỳ thời gian 300s

Công suất từ 18.5kW:

  • Quá thải tấp (LO): 110% IL trong 60s với chu kỳ thời gian 300s
  • Quá tải cao (HO): 150% IH trong 60s với chu kỳ thời gian 300s
Tần số đầu ra 0 … 550Hz Độ phân giải: 0.01Hz
Hiệu quả 98%
Chế độ điều khiển V/f         V²/f           FCC          V/f multi-point
Tiêu chuẩn
Tiêu chuẩn CE, cULus, RCM, KC
Tiêu chuẩn EMC, phát xạ bức xạ và điện áp nhiễu (phát xạ dẫn và phát xạ bức xạ khi lắp đặt theo yêu cầu EMC) EN61800-3 loại C1, môi trường thứ nhất (khu dân cư):



  • 1AC 230V 0.12kW đến 0.75 kW với bộ lọc EMC tích hợp hoặc không được lọc với bộ lọc đường dây bên ngoài, cáp có vỏ bọc ≤ 5 m

EN61800-3 loại C2, môi trường thứ nhất (cơ sở nội địa):

  • 1AC 230V 1.1kW đến 3 kW với bộ lọc EMC tích hợp, cáp có vỏ bọc ≤ 25m
  • 3AC 480V không có bộ lọc EMC tích hợp với bộ lọc dòng bên ngoài, cáp có vỏ bọc FSA lên đến FSE ≤ 25m

EN61800-3 loại C3, môi trường thứ hai (cơ sở công nghiệp):

  • 3AC 480V với bộ lọc EMC tích hợp, cáp có vỏ bọc FSA ≤ 10m, FSB lên đến FSD ≤ 25m, FSE ≤ 50m
Tính năng
Tiết kiệm năng lượng
  • Chế độ ECO
  • Chế độ ngủ đông
  • Giám sát mức tiêu thụ năng lượng
Dễ sử dụng
  • Chuẩn kết nối và ứng dụng macro
  • Nhân bản thông số
  • Mô-đun máy chủ web để chạy thử, vận hành, chẩn đoán và bảo trì không dây (tùy chọn)
  • Giữ chế độ chạy
  • Truyền thông USS/Modbus RTU
  • Tùy chỉnh giá trị mặc định
  • Danh sách các tham số đã sửa đổi
  • Tình trạng ổ đĩa bị lỗi
  • Tự động khởi động lại
  • Khởi động nhanh
  • Điều khiển điện áp DC-link
  • Kiểm soát Imax
Ứng dụng
  • Bộ điều khiển PID
  • Chức năng BICO
  • Khởi động hammer
  • Chế độ siêu mô-men xoắn
  • Chế độ xóa tắc nghẽn
  • Dàn động cơ
  • Điều khiển tăng tốc linh hoạt
  • Chức năng dao động
  • Bù trượt
  • Đường dốc kép
  • Điều chế PWM có thể điều chỉnh
Bảo vệ
  • Chống đóng băng
  • Bảo vệ ngưng tụ
  • Bảo vệ lỗ hổng
  • Đệm động học
  • Phát hiện lỗi tải
Tín hiệu đầu vào và đầu ra
Analog inputs
  • AI1: chế độ dòng điện/điện áp lưỡng cực, độ phân giải 12-bit
  • AI2: chế độ dòng điện/điện áp đơn cực, độ phân giải 12-bit
  • Có thể được sử dụng làm đầu vào kỹ thuật số
Analog outputs A01: 0 … 20 mA
Digital inputs DI1–DI4, có thể lựa chọn PNP/NPN cách ly quang học bằng thiết bị đầu cuối
Digital outputs DO1: đầu ra bóng bán DO2: đầu ra rơle



  • 250VAC 0,5A với tải điện trở
  • 30VDC 0.5A  với tải điện trở

Sơ đồ đấu nối

bien-tan-da-nang-co-ban-siemens-sinamics-v20-h32604

Môi trường lắp đặt
Mức độ bảo vệ IP20
Lắp đặt Lắp lên tường, lắp song song, gắn xuyên qua FSB, FSC, FSD và FSE
Làm mát
  • Công suất 0.12kW – 0.75kW: làm mát đối lưu
  • Tất cả các kích thước: điện tử công suất được làm mát bằng cách sử dụng bộ tản nhiệt với quạt bên ngoài
Nhiệt độ môi trường Trong lúc hoạt động



  • –10 … 60° C (14 … 140° F)
  • 40 … 60° C (104 … 140° F) với giảm công suất  trong lưu trữ
  • –40 … 70° C (–40 … 158° F)
Độ ẩm tương đối 95% (không ngưng tụ)
Độ cao
  • Lên đến 4000m so với mực nước biển
  • 1000 … 4000m: suy giảm hiệu suất hiện tại
  • 2000 … 4000m: suy giảm nguồn điện áp
Chiều dài cáp động cơ
  • Cáp không có vỏ bọc: 50m đối với FSSA đến FSD, 100m đối với FSE
  • Cáp có vỏ bọc: 25m đối với FSSA đến FSD, 50m đối với FSE
  • Có thể sử dụng cáp động cơ dài hơn với cuộn kháng đầu ra (xem các tùy chọn)
Phanh động Mô-đun tùy chọn cho FSSA đến FSC; tích hợp cho FSD và FSE
